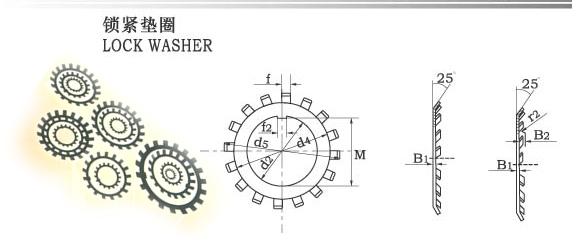

锁紧垫圈 GB9160.4-88




锁紧垫圈 GB9160.4-88

型号 基本尺寸(mm) 重量(kg)
d3 d5 M f1 B1
MB00 10 21 8.5 3 1.0  0.131
MB01 12 25 10.5 3 1.0  0.192
MB02 15 28 13.5 4 1.0  0.253
MB03 17 32 15.5 4 1.0  0.313
MB04 20 36 18.5 4 1.0  0.350
MB05 25 42 23.0 5 1.25  0.640
MB06 30 49 27.5 5 1.25  0.780
MB07 35 57 32.5 5 1.25  1.040
MB08 40 62 37.5 6 1.25  1.230
MB09 45 69 42.5 6 1.25  1.52
MB10 50 74 47.5 6 1.25  1.60
MB11 55 81 52.5 7 1.5  1.96
MB12 60 86 57.5 7 1.5  2.53
MB13 65 92 62.5 7 1.5  2.90
MB14 70 98 66.5 8 1.5  3.34
MB15 75 104 71.5 8 1.5  3.56
MB16 80 112 76.5 8 1.8  4.64
MB17 85 119 81.5 8 1.8  5.24
MB18 90 126 86.5 10 1.8  6.23
MB19 95 133 91.5 10 1.8  6.70
MB20 100 142 96.5 12 1.8  7.65
MB21 105 145 100.5 12 1.8  8.26
MB22 110 154 105.5 132 1.8  9.40
MB23 115 159 110.5 12 2.0  10.8
MB24 120 164 115.0 14 2.0  10.5
MB25 125 170 120.0 14 2.0  11.8
MB26 130 175 125.0 14 2.0  11.3
MB27 135 185 130.0 14 2.0  14.4
MB28 140 192 130.5 16 2.0  14.2
MB29 145 202 140.0 16 2.0  16.8
MB30 150 205 145.0 16 2.0  15.5
MB31 155 212 147.5 16 2.5  20.9
MB32 160 217 154.0 18 2.5  22.2
MB33 165 222 157.5 18 2.5  24.1
MB34 170 232 164.0 18 2.5  24.7
MB36 180 242 174.0 20 2.5  26.8
MB38 190 252 184.0 20 2.5  27.8
MB40 200 262 194.0 20 2.5  29.3
